石英材料:0716-8304668/0716-8333088
石英纖維 銷售電話 : 18071880998
石英材料:0716-8304668/0716-8333088
石英纖維 銷售電話 : 18071880998
材料簡介
Introduction

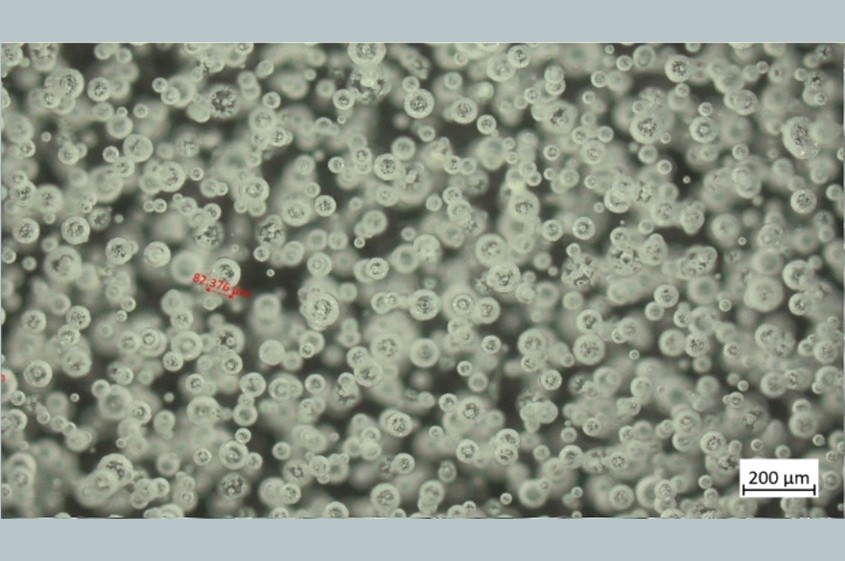

單位體積內氣泡總表面積大，能增加熱輻射線在石英玻璃內的散射， 從而提高熱輻射攔阻能力。 高熱反射，低紅外透過。良好的隔熱保溫性能、更好的光潔度。廣泛用于半導體、太陽能各種石英器件的隔熱部位。
Thanks to the big total surface area of bubbles per unit volume, it can increase the reflection of heat rays in the quartz glass, which improves its ability to intercept heat rays. It is wildly used in heat insulation parts of various quartz devices such as semiconductors and solar energy.
FLHO321H
FLHO321N
化學性能
Chemical property
10% HF溶液，25℃，腐蝕3小時
Solution: HF 10wt%,25℃,Etching time:3 hours
10%KOH溶液，20℃，腐蝕72小時
Solution: KOH 10wt%,20℃,Etching time:72 hours
火焰拋光表面 (μm/min)
Fire polished surface
0.07
磨 光 表 面 (μm/min)
Ground surface
0.1
火焰拋光表面 (μm/min)
Fire polished surface
0.002
磨 光 表 面 (μm/min)
Ground surface
0.005
雜質含量
Chemical purity
FLHO321H 雜質元素典型值 (ppm)
Al
0.1
Ca
0.3
Mg
0.05
Cu
＜0.1
Fe
0.15
Ni
＜0.1
Li
＜0.1
Na
0.1
K
＜0.1
Zr
＜0.1
Na
0.12
Ni
＜0.05
Ti
1.4
OH
~170
FLHO321N 雜質元素典型值 (ppm)
Al
12.00
B
0.08
Ca
0.30
Co
＜0.02
Cu
＜0.01
Fe
0.10
K
0.20
Li
0.40
Mg
＜0.05
Mn
＜0.05
Na
0.40
Ni
＜0.03
Ti
1.2
OH
~170
透過率
Transmission
FLHO321H透過率

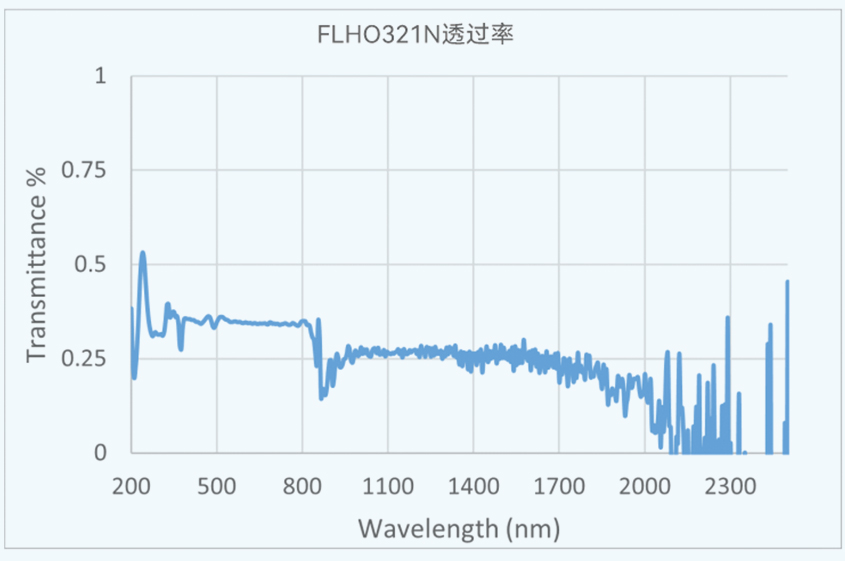

FLHO321N透過率

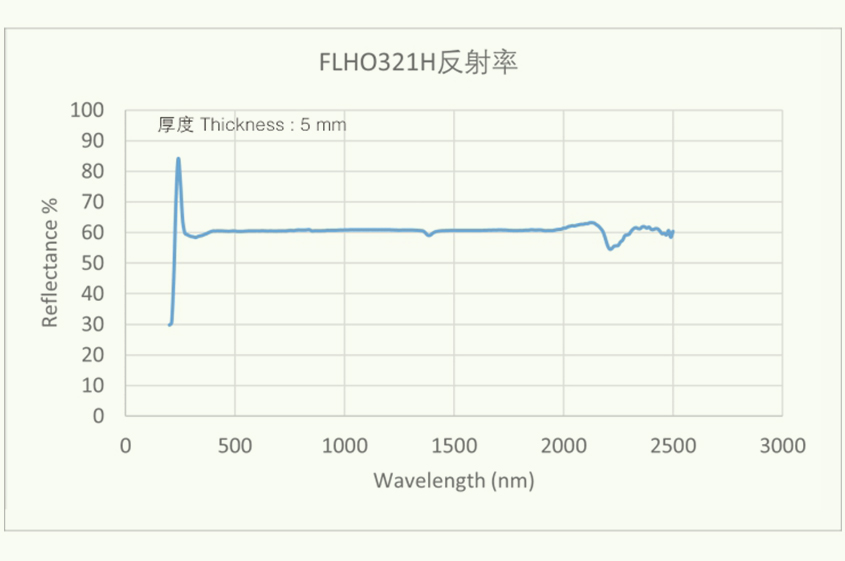

FLHO321H反射率
FLHO321N反射率
物理性能
Physical Property
項 目
FLHO321N
FLHO321H
力學性能
密度（g/cm3）
楊氏模量（GPa）
維氏硬度（MPa）
2.05
74
6-7
2.05
74
6-7
電學性能
介電常數(shù)（10GHz）
介電損耗（500MHz）
2.05
6-7
2.05
6-7
熱學性能
應變點（℃）
退火點（℃）
軟化點（℃）
熱導率(W/m.k)在20℃條件下
比熱（J/kg.k)在20℃條件下
熱膨脹系數(shù)(x10-7 /k) α：30℃~600℃
熱擴散率(×10 -7m2 /s) 在20℃條件下
粘度 logη(平衡狀態(tài))在1200℃條件下
1.24
749
8.4
11.72
1670
1150
1070
6.4
1.24
749
8.4
11.72
1670
1150
1070
6.4
菲利華不透明石英材料
FLHO321H FLHO321N
咨詢電話：
0716-8304668、8333088
關注菲利華企業(yè)微信
